S16Q-PWLNR06 — расточная державка

Наличие уточняется · демонстрационный каталог

Диаметр: 16 мм
Общая длина: 180 мм
Минимальный диаметр отверстия: 20 мм
Исполнение: Правое
Типоразмер пластины: WN0604
Семейство державки: PWLN
Угол в плане: 95°
Крепление пластины: P — рычаг
Статус данных: Учебный пример; не предложение товара
Иллюстрация: Временное изображение серии; заменить фотографией товара заказчика

Цена не заданаЦена пока не назначена

Назначение

Правое расточное исполнение PWLNR с углом в плане95°. Корпус16мм, общая длина180мм; минимальный диаметр отверстия20мм указан в первичной таблице. Значение DMIN не заменяет проверку глубины, вылета и траектории.

Пластина и посадка

Отрицательная тригональная пластина WN..0604. Геометрические позиции с посадкой WN0804 не являются заменой. Фирменный стружколом, сплав и режимы не назначены; посадку и способ закрепления сверяют с документацией фактического поставщика.

Конструкция и сменные части

Система P с рычажным закреплением. Опорная пластина, рычаг, крепёж и ключ относятся к обслуживаемым частям; их каталожные артикулы не перенесены из чужого бренда. Наличие в комплекте и взаимозаменяемость запчастей требуют подтверждения. Режущая пластина подбирается отдельно.

Изображения демонстрации

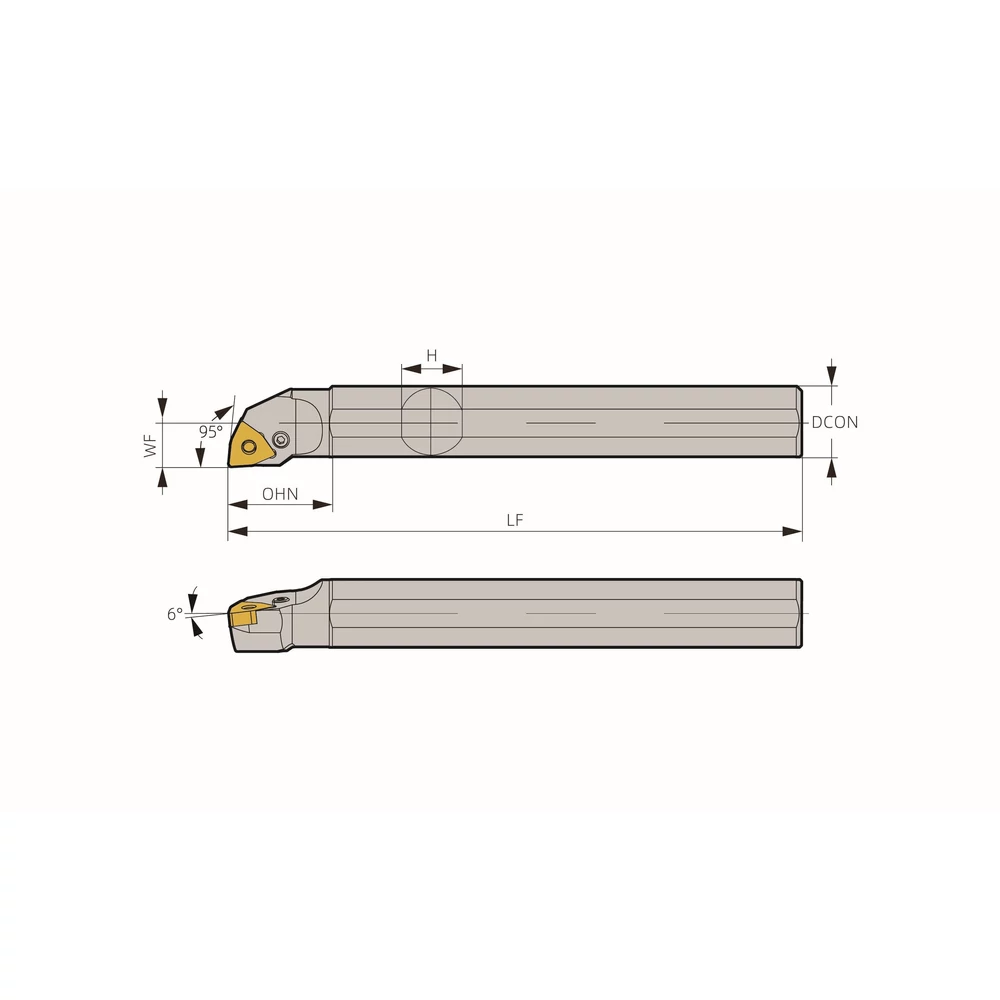

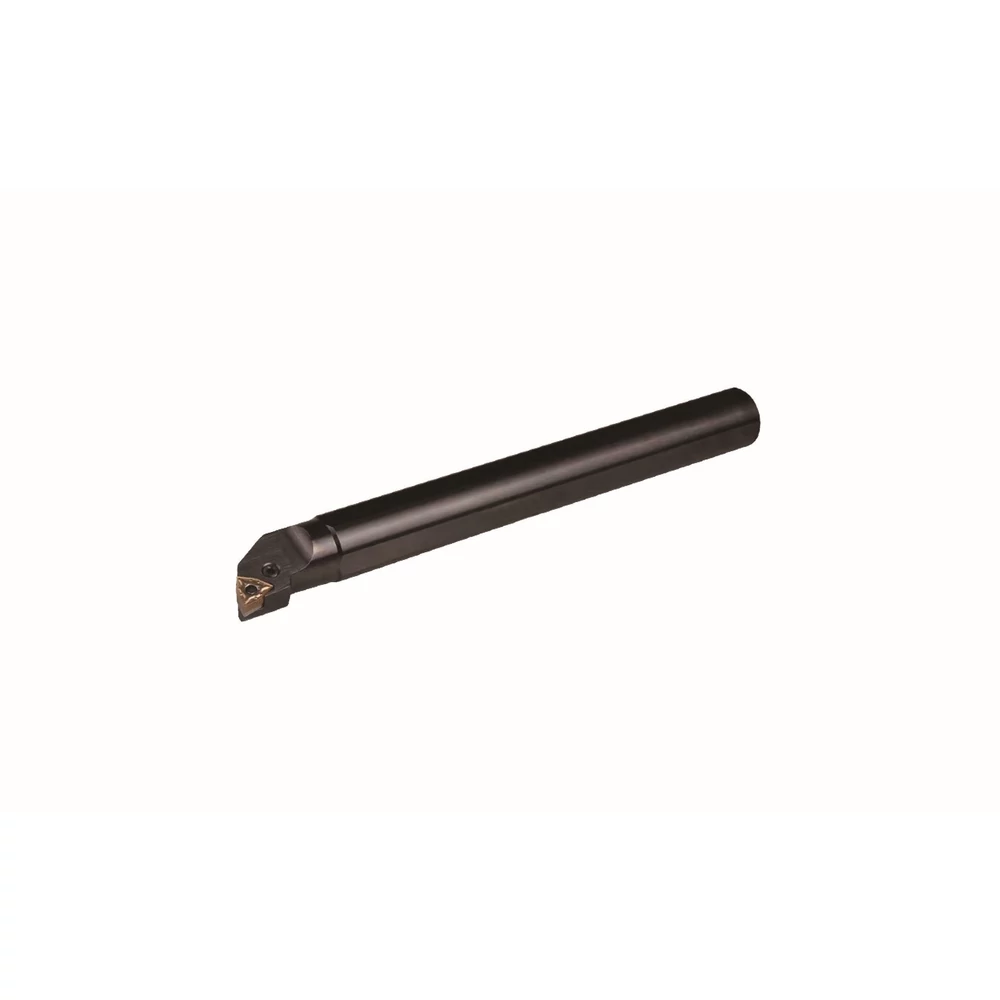

Временное фото серии PWLNR с правым исполнением и отдельная размерная схема. Фото не подтверждает каждый размер выбранного SKU. Перед передачей сайта изображения заменяются фотографиями фактического товара заказчика. Марка на витрине — «Ваша марка»; цена и склад не назначены.

Пластины типоразмера WN0604

Совпадает размерная группа. Перед установкой проверьте отверстие, опорную поверхность, прижим и допустимый радиус по паспорту державки.

Карточки пластин этой размерной группы ещё не добавлены.

Подбор начинается с параметров

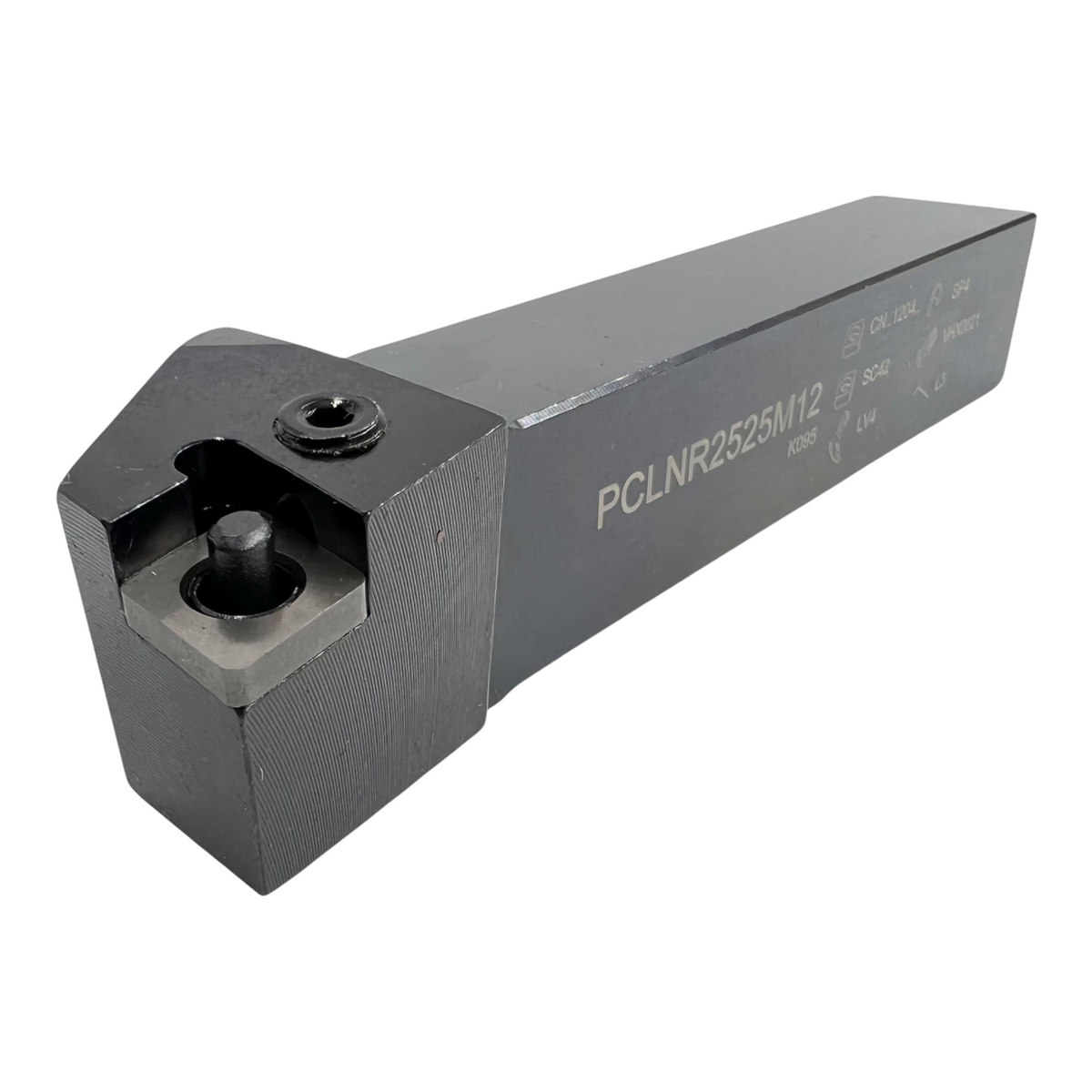

Временное фото серии для демонстрации. Размеры, посадку и исполнение сверяют по характеристикам выбранной карточки. Перед передачей сайта фото заменяются изображениями товара заказчика.

До запуска характеристики каждого SKU пройдут проверку по каталогу поставщика.
